各類真空泵工作原理以下將使用圖文為您詳細說明，此資料是由上海巴玖小編精心整理的，希望能幫到您！
隔膜式泵利用特殊設計加工的柔性隔膜取代活塞，在驅動機構作用下實現往復運動，在泵頭的吸入端和排出端各設一個單向閥，于沖程的前半周將輸送液體吸入并于后半周將流體排出泵頭，完成吸入-排出過程，并且，通過改變沖程的往復運動頻率或每一次往復運動的沖程長度，從而達到調節流量的目的。
電機旋轉運動通過機械裝置使泵內部的隔膜做往復式運動，從而壓縮、拉伸泵腔內的空氣形成真空，在抽氣口處與外界大氣壓產生壓力差，在壓力差的作用下，將氣體吸入泵腔，再從排氣口排出。

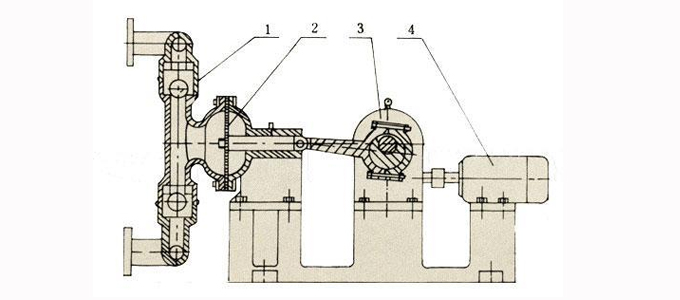

隔膜真空泵原理圖
水環式真空泵所能獲得的極限壓力，對于單級泵為2.66～9.31kPa；對于雙級泵為0.133～0.665kPa。水環式真空泵也可用作壓縮機，它屬于低壓的壓縮機，其壓力范圍為（1～2）X105Pa表壓力（在特定的條件下）。水環式真空泵主要應用于石油、化工、機械、礦山、輕工、造紙、動力、冶金、醫藥和食品等工業及市政與農業等部門的許多工藝過程中，如真空過濾、真空送料、真空脫氣、真空蒸發、真空濃縮和真空回潮等，由于水環泵壓縮氣體的過程是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵，含水的氣體，因此，水環式真空泵的應用日益增大。

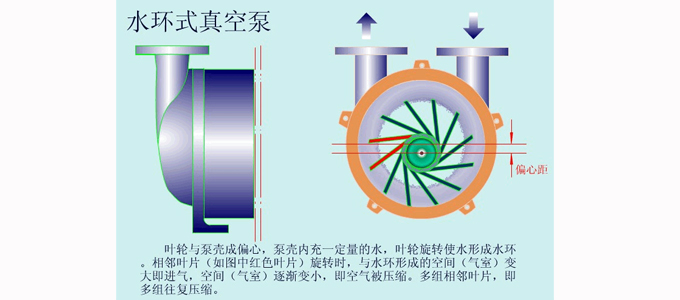

水環式真空泵原理圖
旋片式真空泵多為中小型真空泵。旋片式真空泵有單級旋片真空泵和雙級真空泵兩種。所謂雙級旋片式真空泵，就是在結構上將兩個單級泵串聯起來。一般多做成雙級的，以獲得較高的真空度。
旋片式真空泵的抽速與入口壓強的關系規定如下：在入口壓強為1333Pa、1.33Pa 和 1.33×10-1(Pa)下，其抽速值分別不得低于泵的名義抽速的95%、50%和 20%。

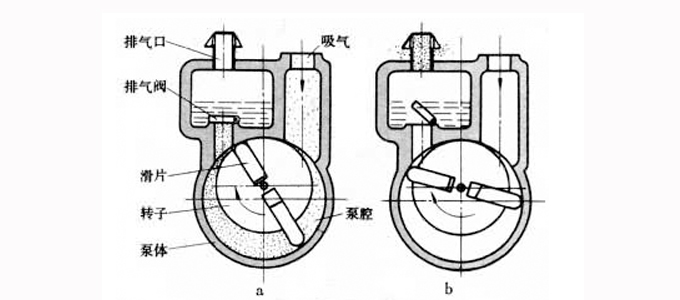

圖二是雙級泵工作原理圖，它由兩個單級泵串聯組成。工作時，被抽氣體首先經吸氣筒進入高真空級。 當吸入氣體壓強較高時，一部分氣體由排氣閥2排出，另一部分氣體經低真空級，由排氣閥1排出。 當吸入氣體壓強較低時，雖經高真空級壓縮，但排氣閥2仍不能打開排氣，只能經低真空極繼續壓縮，由排氣閥1排出，因雙級泵的極限真空比單級泵高。
旋片式真空泵原理圖
羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵。
.jpg)

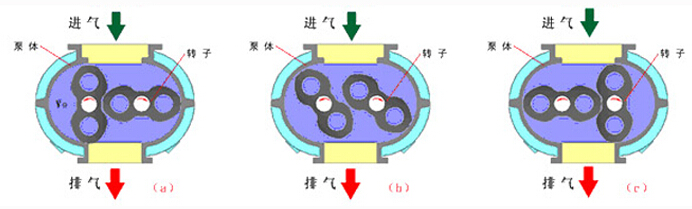

羅茨真空泵原理圖
無油真空泵和一般容積泵相同，由定子、轉子、旋片、缸體、電機等主要零件組成。帶有旋片的轉子，偏心地安裝在定缸內，當轉子高速旋轉時，轉子槽內四個徑向滑動旋片將泵腔分隔成四個工作室，由于離心力作用，旋片緊貼在缸壁，把定子進排出口分離開來，周而復始運轉，進行變?nèi)荩瑢⑽霘怏w，從排氣口排出，從而達到抽氣目的，替代了2XZ旋片式真空泵需要耗真空油才能使用的短處。
原理：無油設計，活塞往復式運作，完全無需要保養，省事省心。

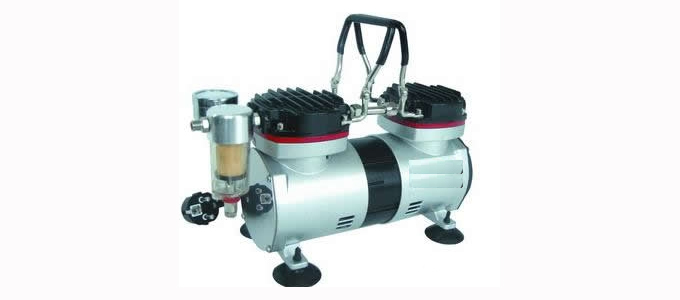

無油真空泵圖
葉輪被偏心的安裝在泵體中，當葉輪旋轉時，進入液環真空泵泵體的水被葉輪拋向四周，由于離心力的作用，水形成了一個與泵腔形狀相似的等厚度的封閉的水環。水環的上部內表面恰好與葉輪輪轂相切，水環的下部內表面剛好與葉片頂端接觸（實際上，葉片在水環內有一定的插入深度）。此時，葉輪輪轂與水環之間形成了一個月牙形空間，而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時，小腔的容積逐漸由小變大，壓強不斷的降低，且與吸排氣盤上的吸氣口相通，當小腔空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽的氣體不斷地被抽進小腔，此時正處于吸氣過程。當吸氣完成時與吸氣口隔絕，小腔的容積正逐漸減小，壓力不斷地增大，此時正處于壓縮過程，當壓縮的氣體提前達到排氣壓力時，從輔助排氣閥提前排氣。與排氣口相通的小腔的容積進一步地減小壓強進一步的升高，當氣體的壓強大于排氣壓強時，被壓縮的氣體從排氣口被排出，在泵的連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。
.jpg)

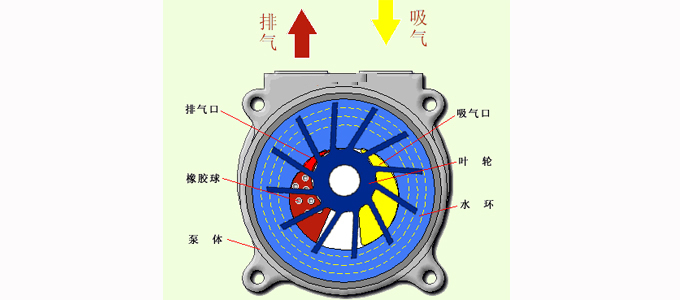

液環真空泵原理圖
循環水箱中的水經循環水泵做功后產生一定的壓力、流速，具有一定壓力、流速的水進入水噴射器的集水室，經孔板上的多個拉瓦爾噴嘴噴射，形成的高速射流使噴射器的混合室產生真空，被抽介質在真空作用下進入噴射器混合室，在混合室中與高速水流充分混合和經文丘里管降速、增壓后排出到循環水箱中，不凝性氣體析出，可凝性汽體從水箱溢流口溢出，如此反復做功。它的優點是低位整機型式，比水環真空泵的真空度高，代替W式往復真空泵可以取消前置冷凝器，節省一次性設備投資和運行費用。
電動真空泵原理類似在上學時，教學樓樓道里刮了一陣風，教室的門有時會猛的關上，就是因?yàn)橥饷娴娘L(fēng)速太大，造成門的一面氣壓過低，而門后的氣壓保持不變，便有了一股推力，真空泵與此類似，不過抽氣速度更快，真空度更高。
