溶氧分析儀詳述及各類使用教程
目錄：
為了讓大家能夠更方便的查閱溶氧溶氧分析儀的資料，以下我們為您詳細介紹了它的基礎知識及使用方法等，希望能對您有幫助。

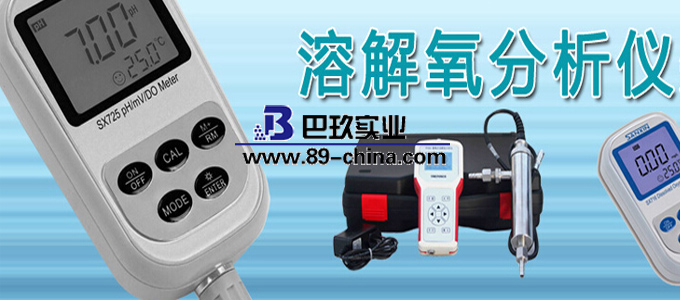

溶氧分析儀是用來檢測水中的氧含量，以及可充分顯示水自凈的程度。是基于智能電子單元的微處理器，科技智慧的自清洗探頭（無活動部件）以及免維護探頭接口，穩定性高，維護費用低等性能。可廣泛應用于冶金，制藥，環保，食品等行業，在線溶氧儀多數應用在電廠，冶金電子，礦業，紙業當中。
.jpg)
溶氧儀的工作原理極譜型氧電極結構由黃金陰極、銀一氯化銀陽極、聚四氟乙烯薄膜、殼體等部分組成。電極腔內充人飽和的氯化鉀溶液，聚四氟乙烯薄膜將內電解液和被測水樣隔開，溶解氧通過薄膜滲透擴散。當兩極間加上0.5~0.8V固定極化電壓時，則水樣中的溶解氧擴散通過薄膜，并在陰極還原，產生與氧濃度成正比的擴散電流電極反應。
1.一般采用的是中文智能菜單方便廣大用戶使用操作。
2.使用要求沒有過于苛刻。
3.具有多種自動標定功能，具有兩組繼電器控制開關。
4.能在同一界面顯示溶解氧值和溫度值。

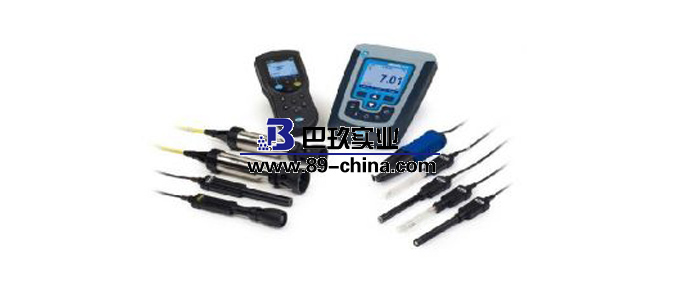

溶解氧分析儀可分為便攜式溶氧分析儀和臺式溶氧分析儀。
1.便攜式溶氧分析儀
主要是為方便用戶攜帶到現場操作而設計的。該儀器可分為傳感器和電子單元兩個部份。傳感器采用極譜型復膜氧電極。電子單元為帶有自動溫度補償的集成運算放大器組成。
2.臺式溶氧分析儀
是專為鍋爐給水和凝結水等ppb級溶解氧測量設計。
電化學測量法介紹
水中溶氧量一般采用電化學法測量；水溶解氧的能力就越大，其關系由亨利（Henry）定律和道爾頓（Dalton）定律確定，亨利定律認為氣體的 溶解度與其分壓成正比。
電化學法測量[much]終要的是有溶氧傳感器來完成的，電化學溶氧儀的傳感器由陰極、陽極、電解液以及半透膜等主要部件構成，在直流極化電壓作用下，溶解在水中的氧氣穿過半透膜到達陰極發生氧化反應：O2 + 2 H2O + 4 e- = 4 OH-
同時陽極發生還原反應: 4 Ag + 4 Cl- = 4 AgCl + 4 e-
當反應達到平衡穩定的條件下，該電化學反應形成的電流和氧氣的分壓（濃度）呈一定關系：I=n *F*A*D*S* pO2/d
I: 傳感器電流 [nA]
n: 電子遷移的數量 (n = 4)
F: 法拉第常數 (F = 96.485 C/mol)
A: 陰極表面積大小 [cm2]
D: 氧分子在膜上的擴散系數 [cm2/s]
S: 膜的氧溶解度 [mol/(cm3*bar)]
pO2: 氧氣分壓 [bar]
d: 膜厚度 [cm]
因此，根據上述電化學過程產生的電流強度就可以計算出水中的溶解氧分壓，然后再根據亨利定律就可得出水中的溶解氧濃度。

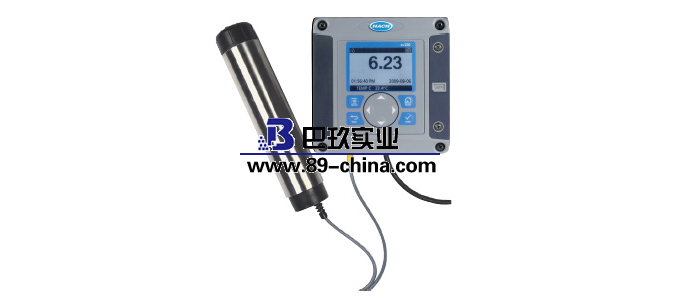

一般采用浸入式安裝，要注意的是一定要選用原廠的安裝支架。
廠家配帶的安裝支架為不銹鋼制成，帶有塑料鏈條，通過調整鏈條長度可以改變傳感器的浸入深度，支架上的引導管保證了傳感器始終處于垂直位置。
支架部分都經過特殊設計，它可以將水面的波動傳至浸入管，從而引起浸入管的輕微振動，使得通過浸入管在探頭的表面產生一個附加的清洗效果。
有的用戶為了減少投資，自己制作安裝支架，往往導致支架上的浸入管和傳感器之間密封不嚴，污水滲入，使得專用電纜和傳感器的連接處長期浸泡在污水中，容易造成傳感器的損壞，有的甚至不做安裝支架，直接將傳感器投入水中，這樣在傳感器和電纜之間會形成較大的拉力，傳感器更容易損壞。
標準液標定和現場取樣標定。
1.標準溶液標定法
一般采用兩點標定，即零點標定和量程標定。零點標定溶液可采用2%的Na2SO3溶液。量程標定溶液可根據儀表測量量程選擇4M 的KCl 溶液(2mg/L);50%的甲醇溶液(21.9mg/L)。
2.現場取樣標定法
在實際使用中，多采用現場標定法對溶解氧分析儀進行現場標定。使用該方法時存在兩種情況：取樣時儀表讀數為M1，化驗分析值為A，對儀表進行標定時儀表讀數仍為M1，這時只須調整儀表讀數等于 A即可;取樣時儀表讀數為M1，化驗分析值為A，對儀表進行標定時儀表讀數改變為M2，這時就不能將調整儀表讀數等于A，而應將儀表讀數調整為 1 M A×M2。
1.由于溶解氧電極信號阻抗較高(約20MΩ)，溶解氧電極與轉換器之間距離髙至為50m;溶解氧電極不用時也應處于工作狀態，可接在溶解氧轉換器上。
2.久置或重新再生(更換電解液或膜)的電極，在使用前應置于無氧環境極化1～2h。
3.由于溫度變化對電極膜的擴散和氧溶解度有較大影響，標定時需延長時間，以使溫補電阻達到平衡。
4.溶氧儀在使用前必須根據當地大氣壓進行補償。
5.被測溶液的含鹽量高時，溶氧儀標定時應使用含鹽量相當的溶液。
6.對于流通式測量方式，要求流過電極的低至流速為0.3m/s。
7.使用時連接溶氧儀所有接頭及膠管必須密封，不能有泄漏。
8.必須將溶氧儀尤其是氧電極置于無風處，以免風壓擾動。
1.1～2周應清洗一次電極，如果膜片上有污染物，會引起測量誤差。
2.清洗時應小心，注意不要損壞膜片。將電極放入清水中涮洗，如污物不能洗去，用軟布或棉布小心擦洗。
3.2～3 月應重新校驗一次零點和量程。
4.電極的再生大約1年左右進行一次。當測量范圍調整不過來，就需要對溶解氧電極再生。
5.電極再生包括更換內部電解液、更換膜片、清洗銀電極。如果觀察銀電極有氧化現象，可用細砂紙拋光。
6.在使用中如發現電極泄露，就必須更換電解液。
1.溫度的影響由于溫度變化，膜的擴散系數和氧的溶解度都將發生變化，直接影響到溶氧電極電流輸出，常采用熱敏電阻來消除溫度的影響。溫度上升，擴散系數增加，溶解度反而減小。
2.氧的溶解度系數：由于溶解度系數a不僅受溫度的影響，而且受溶液的成分的影響。在相同氧分壓下，不同組分的實際氧濃度也可能不同。
3.膜的擴散系數
4.大氣壓的影響：根據Henry定律，氣體的溶解度與其分壓成正比。氧分壓與該地區的海拔高度有關，高原地區和平原地區的差可達20%，使用前必須根據當地大氣壓進行補償。
5.溶液中含鹽量：鹽水中的溶解氧明顯低于自來水中的溶解氧，為了[accuracy]測量，必須考慮含鹽量對溶解氧的影響。
6.樣品的流速：氧通過膜擴散比通過樣品進行擴散要慢，必須保證電極膜與溶液完全接觸。對于流通式檢測方式，溶液中的氧會向流通池內擴散，使靠近膜的溶液中的氧損失，產生擴散干擾，影響測量。
1.當您安裝氧探頭塑料密封圈時，凹面應向上。
2.用硝酸清洗銀極，硝酸不能浸泡到金電極，每3年用硝酸浸泡金電極1次，但須用水沖洗干凈。
3.每次用氨水、硝酸浸泡電極后都要用水充分沖洗干凈電極。
4.氧探頭在空氣中的校正顯示值應在80～120%，表示校正已成功，如不是在此范圍內，應重新校正。
5.電極拋光時，不要將電極在干的拋光粉中拋光。
6.注意保持拋光墊的清潔。
7.在每次使用拋光墊前和使用后都要把拋光墊仔細沖洗干凈。
8.當拋光墊用舊的時候要及時更換新的，并將拋光墊安放在干凈并帶有蓋子的容器里。 9.注電解液時，要避免產生氣泡，以防影響檢測結果。
1.首先要檢查測量顯示單元：將不接氧電極的單個測量單元的電源開關置“調零”或“測量”
2.任意一檔，此時將測量選擇功能開關置“溫度”檔。顯示值應為28.0左右;將測量選擇開關撥至“溶氧”檔，電源開關置“測量”檔，分別調節“調零”電位器或“校正”電位器時讀數顯示應有變化。若上述測量正常，可判斷測量顯示單元初步合格。
3.在初步判斷合格后用“溫度”檔測室溫來判斷：將氧電極插頭插入儀器的插口內，測量選擇開關撥至“溫度”檔，此時應正確顯示室溫值，若實際測量值偏差很大，需用萬用表歐姆檔進行檢測氧電極。
4.接著進行“溶氧”檔對氧電極的校正后的判斷處理：在測溫檢查正常后，測量選擇開關撥至“溶氧”檔， 將填有電解液后的氧電極放入5%新鮮自己制的亞硫酸鈉進行“調零”電位器調零; 清洗電極放入空氣中，調“校正”電位器進行氣溫相應氧值的校準。
5.[much]后提醒大家若溶氧分析儀顯示缺筆劃，多為溶氧儀內液晶顯示塊插腳運貨中震松所至。
以上溶氧儀的相關知識是由上海巴玖整理編輯，如需轉載請說明。
