真空干燥箱專題講解
目錄：
真空干燥箱主要是用于作粉末干燥、烘培充氣玩具以及各類玻璃容器的消毒和滅菌用。特別適合于對干燥熱敏性、易分解、易氧化物質和充氣城堡復雜成分物品進行快速高效的干燥處理。主要適用于醫療衛生、農業擠塑板科研、環境保護等研究。
.jpg)

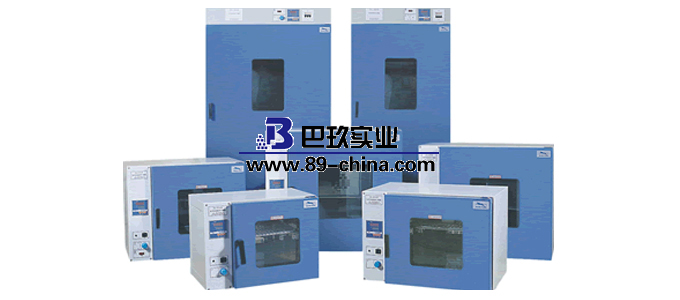

真空干燥箱一般可分為低溫干燥箱、常溫干燥箱、高溫干燥箱、超高溫干燥箱這四種。
1.低溫干燥箱：低溫干燥箱是100℃以下，用于電氣產品老化，普通料件的緩速干燥，部分食品原料、塑料等產品的干燥用。
2.常溫干燥箱：常溫干燥箱是指100-250℃，是[much]常見的使用溫度，用于大多數料件的水分干燥、涂層固化、加溫、加熱、保溫等。
3.高溫干燥箱：高溫干燥箱是指250-400℃，高溫干燥特種材料、工件加溫安裝、材料高溫試驗、化工原料的反應處理等。
4.超高溫干燥箱：超高溫干燥箱是400-600℃，更高的工作溫度，高溫干燥特種物料、工件加溫熱處理、材料高溫試驗等。

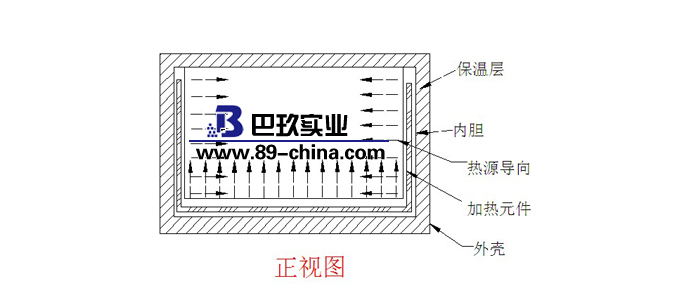

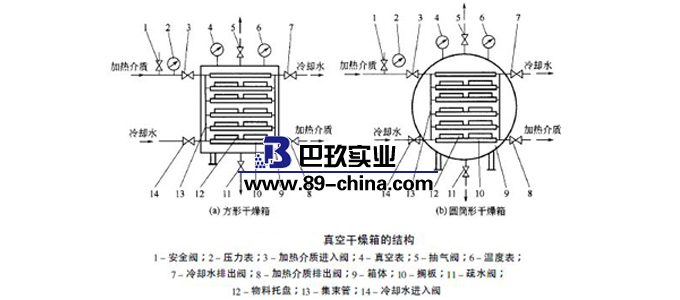

1.真空干燥箱外殼由鋼板沖壓折制、焊接成型，外殼表面采用高強度的靜電噴塑涂裝處理，漆膜光滑牢固。工作室采用碳鋼板或不銹鋼板折制焊接而成，工作室與外殼之間填充保溫棉。工作室的內部放有試品擱板，用來放置各種試驗物品，工作室外壁的四周裝有云母加熱器。門封條采用硅橡膠條密封，箱門上設有可供觀察用的視鏡。真空干燥箱的抽空與充氣均由電磁閥控制，電器箱在箱體的左側或下部，電器箱的前面板上裝有真空表、溫控儀表及控制開關等,電器箱內裝有電器元件。
2.真空干燥箱可使工作室內保持一定的真空度并采用智能型數字溫度調節儀進行溫度的設定、顯示與控制。該溫度調節儀采用計算機技術對工作室內的溫度信號進行采集、處理，可使工作室內的溫度自動保持恒溫。該溫控系統屬P.I.D智能控溫，性能可靠、使用方便。智能型溫度調節儀均有超溫保護功能。在設備工作過程中如果工作室內的溫度超過設定溫度值時，超溫保護電路動作，切斷加熱回路。
1. 箱體內膽均采用鏡面不銹鋼板或拉絲板氬弧焊接制作而成，外殼采用優質冷軋鋼板靜電噴塑，造型美觀新穎。
2. 保溫系統采用超細玻璃纖維填充保溫區，內外膽連接部位采用非金屬耐高溫材料，有效降高溫度傳導。
3. 電路系統側采用門式開啟，方便維護和檢修。
4. 箱門閉合松緊能調節，整體成型的硅橡膠密封圈，確保箱內高真空度。
5. 儲存、加熱、試驗和干燥都是在沒有氧氣的環境里進行，所以不會氧化。
6. 長方體工作室，使有效容積達到髙至。
7. 鋼化、防彈雙層玻璃門觀察工作室內物體，一目了然。
8. 帶定時功能的微電腦溫度控制器，控溫[accurate可靠。
整體的真空干燥過程控制可以提供程序化的真空循環，只需根據要求分別設定[tallest和低達真空度值，便可進一步縮短干燥時間，例如：通過程序控制真空循環，設定低至真空度50Pa，髙至真空度900Pa，循環次數6次，干燥過程如圖所示，隨著每一個循環的進行，濕度不斷降低，干燥速度明顯加快，髙至循環次數可達99次。
（一）真空干燥箱使用環境要求
1.溫度：5～40℃
2.相對濕度：≤85％RH
3.電源電壓：AC220V±10％50Hz
4.周圍無強烈震動及腐蝕性氣體影響
（二）真空干燥箱使用方法
1.首先把需要干燥的物品放入箱內，將箱門關閉并旋緊門拉手，關閉回氣閥，開啟真空閥，把真空干燥箱側面的導氣管用真空橡膠管與真空泵連接，接通真空泵電源，開始抽氣，當真空表指示達到您需要的真空度時，先關閉真空閥，再關閉真空泵，此時箱內處于真空狀態。
2.接通電源后，打開電源開關，指示燈亮，表示工作正常，儀表顯示工作室溫度，然后將控制儀表調節到設定溫度，工作室開始加熱，控制儀表上綠燈亮表示通電升溫，當儀器恒溫60分鐘后儀表顯示溫度應和設定溫度基本一致。
3.不同物品、不同溫度選擇不同的干燥時間，如干燥時間較長，真空度下降需要再抽氣恢復真空度，應先開啟真空泵，再開啟真空閥。
4.干燥結束后，應先關閉電源，旋動回氣閥，解除箱內真空狀態后，打開箱門取出物品（接觸真空后膠圈與玻璃門吸緊，不易打開箱門，要過段時間，才能方便開啟）。
5.在真空狀態下，控制溫度不得低于50℃。如果低于50℃時，標準溫度計測試的數值與儀表顯示值不一致，是正常現象。此現象不影響50℃以上控溫及溫度。
（三）真空干燥箱抽真空調試
1.將箱門關上并將門拉手旋緊到位，關閉放氣閥（使橡皮塞上的孔與放氣閥上的孔扭偏90°），開啟真空閥（由逆時針旋轉90°），使用可能真空閥開關較緊，可用力旋轉。
2.用隨機配件真空連接管內徑:Φ16mm壁厚:10mm將真空干燥箱抽氣管外徑:Φ16mm和真空泵2XZ-2型，進氣口外徑Φ16mm連接牢固6090及6210型已連接好。接通真空泵電源，開始抽氣，當真空表指示值達到-0.1Mpa時，先關閉真空閥后關閉真空泵電源，以防止真空泵機油倒流到工作室內，6090及6210型無真空閥，可直接關閉面板上真空泵電源此時箱內處于真空狀態。
（四）真空干燥箱真空箱調試（在真空度調試完畢后，可作如下操作）
a.打開真空箱電源,此時電源指示燈應亮6090及6210型應再分別打開控溫儀開關控溫儀通電自檢,PV屏顯示工 作室內測量溫度,SV屏顯示出廠時設定的溫度。控溫儀上AT及HEAT等燈應亮,表示儀表進入加溫的工作狀態。
b.修改設定溫度
1.按一下控溫儀的功能鍵SET;PV屏顯示SP字符后,可用鍵頭按鈕進行設定溫度的修改6090與6210型對2及3個 儀表應分別設定修改，以下類同。
2.修改完畢后，再按一下SET鍵,PV屏顯示ST字符，設定定時時間。如不使用定時功能,則仍然讓其ST=0
3.再按一下SET鍵,使PV屏顯示工作室溫度,SV屏顯示新的設定溫度。儀表AT及HEAT燈亮,此時儀表重新進入加 溫的工作狀態。
c.當工作室內溫度接近設定溫度時,HEAT燈忽亮忽暗,表示加熱進入PID調節階段,儀表有時測量溫度超過設定 溫度，有時低于設定溫度屬正常現象。當測量溫度接近或等于設定溫度后,再待1~2h后工作室進入恒溫狀態，物品進入干 燥階段。
d.所需溫度較低時，可采用二次設定方式，如所需工作溫度70℃，先設定60℃，等溫度過沖開始回落 后，再第二次設定70℃，這樣可降低甚至杜絕溫度過沖現象，盡快進入恒溫狀態。
e.當物品干燥完畢后,關上電源,如果加速降溫,則打開放氣閥使真空度為0,待5分鐘左右再打開箱門。
4.若工作室內干燥物的濕度較大，產生的水氣會影響真空泵的性能，建議在干燥箱和真空泵之間，串入一個 “干燥/過濾器”。本公司能按需配一個外形尺寸為Φ120×300mm，接口外徑Φ16的干燥器。
5.若在干燥物品的過程中，需要加入氮氣等惰性氣體，應在合同中注明，增配一個進氣閥。
1真空干燥箱必須有效接地，保證安全。
2.真空干燥箱不需要連接抽氣時應先關閉真空閥，再關閉真空泵電源，同時打開真空泵氣鎮閥，否則泵油會倒灌至箱內。
3.取出被處理物品時，如果是易燃品，必須待溫度冷卻到低于燃點后才能放進空氣，以免引起燃燒。
4.真空箱無防爆裝置，不得放入易爆物品干燥。
5.真空箱與真空泵之間如有條件要安裝過濾器，防止潮濕氣體進入真空泵。
6.真空箱應在相對濕度≤85%RH，周圍無腐蝕性氣體、無強烈震動源及強電磁場存在的環境中使用。
7.干燥的物品如潮濕，則在真空箱與真空泵之間理想地加入過濾器，防止潮濕氣體進入真空泵，造成真空泵故障。
8.干燥的物品如干燥后重量變輕，體積小（為小顆粒狀），應在工作室內抽真空口加隔阻網，以防干燥物吸入而損壞真空泵（或電磁閥）。
9.應經常保持清潔。箱門玻璃切忌用有反應的化學溶液擦拭，應用松軟棉布擦拭。
10.若儀器長期不用，應將露在外面應防腐，并套上塑料薄膜防塵罩，放置于干燥的室內，以免電器元件受潮損壞，影響使用。
（一）溫度波動大
1.外界供電電壓變化大：采取穩壓措施，使之達到設備供電要求。
2控溫儀表漂移：更換控溫儀表。
（二）溫度波動大
1外界供電電壓變化大：采取穩壓措施，使之達到設備供電要求。
2控溫儀表漂移：更換控溫儀表。
（三）控溫失效，溫度直升
1傳感器短路：排除接線短路可能后故障依舊則更換傳感器
2繼電器短路：更換繼電器
3控溫儀表失效：更換控溫儀表。
（四）控溫失效，溫度直升
1傳感器短路：排除接線短路可能后故障依舊則更換傳感器
2繼電器短路：更換繼電器
3控溫儀表失效：更換控溫儀表。
（五）測量溫度與箱內實際溫度超差
1.有關參數設置不對：重新設定有關參數 例P等
2. Pt傳感器接觸不良：清除接觸電阻即可
3. 不符合使用條件：應在SV≥RT+10℃
4. 控溫儀輸出失控：3041或BTA壞，調換即可
（六）開機無電源
1熔斷絲管未裝或斷：應檢查真空箱內線路無短路，更熔斷絲管即可
2. 電源線插頭未插好或斷線：重插或修復電源線
1.真空干燥箱的真空度拉到需要的真空度，過一會真空度就減小了，換了真空閥和真空管，還是這種現狀，這說明真空干燥箱漏氣了。
2.真空干燥箱內膽漏氣，需要在箱體內部倒一些水，然后把門關掉抽真空，然后翻轉箱體如果某個位置有氣泡出現的話就是漏氣點，有條件的話用氬弧焊焊一下。
其他辦法：在真空爐內打入氮氣在有可能漏的地方放下泡沫若有泡沫連續脹大就說明有缺口；另外一種辦法是準備桶洗衣粉水和注射器，拿注射器對你覺得可能漏的地方注射洗衣粉水，仔細觀察如果注射處有冒泡點證明此點為漏點。
3.如箱體門密封稍微有點不緊的話只要真空干燥箱內負壓達到一定程度也是沒問題的。先抽一次真空，看看負壓表能不能到一個標準大氣壓，如在抽氣過程中指針變化緩慢，試著將門往里推看看是否能抽到真空狀態，如可以抽真空，只需把門口在旋緊幾圈便可。如用手推著門還不行的話，就很有可能是內膽上固定加熱塊的螺絲有松動，需要把后擋板拆卸下來(拆卸過程中請帶好手套跟口罩，一般的保溫面采用硅酸鹽類物質這個東西接觸到皮膚會很不舒服)然后找到加熱原件后把固定加熱塊的固定螺絲重新緊下即可。
一般的電熱(鼓風)干燥箱均設有溫度均勻度參數：自然對流式的干燥箱為工作溫度上限乘3%，強制對流式的干燥箱為工作溫度上限乘2.5%。惟獨電熱真空干燥箱不設溫度均勻度參數，這是為什么?
1.真空干燥箱內依靠氣體分子運動使工作室溫度達到均勻的可能性幾乎已經沒有了。因此，從概念上我們就不能再把通常電熱(鼓風)干燥箱所規定的溫度均勻度定義用到真空干燥箱上來。
2.在真空狀態下設這個指標也是沒有意義的。熱輻射的量與距離的平方成反比。同一個物體，距離加熱壁20cm處所接受的輻射熱只是距離加熱壁10cm處的1/4。差異很大。這種現象與冬天曬太陽時，曬到太陽的一面很暖和，曬不到太陽的一面比較冷是一個道理。由于真空干燥箱在結構上很難做到使工作室三維空間內的各點(園球面)輻射熱的均勻一致，同時也缺乏權威的評估方法，這有可能是電熱真空干燥箱標準中不設溫度均勻度參數的原因。
1.如按先升溫加熱再抽真空的程序操作，加熱的空氣被真空泵抽出去的時候，熱量必然會被帶到真空泵上去，從而導致真空泵溫升過高，有可能使真空泵效率下降。
2.加熱后的氣體被導向真空壓力表，真空壓力表就會產生溫升。如果溫升超過了真空壓力表規定的使用溫度范圍，就可能使真空壓力表產生示值誤差。正確的使用方法應該先抽真空再升溫加熱。待達到了額定溫度后如發現真空度有所下降時再適當加抽一下。這樣做對于延長設備的使用壽命是有利的。
3.工件放入真空干燥箱里抽真空是為了抽去工件材質中可以抽去的氣體成分。如果先加熱工件，氣體遇熱就會膨脹。由于真空箱的密封性非常好，膨脹氣體所產生的巨大壓力有可能使觀察窗鋼化玻璃爆裂。這是一個潛在的危險。按先抽真空再升溫加熱的程序操作，就可以避免這種危險。
1.干燥箱：干燥箱是一種常用的儀器設備，主要用來干燥樣品,也可以提供實驗所需的溫度環境.干燥箱應用與化工、電子、鑄造、汽車、食品、機械等各個行業。一般分為鍍鋅鋼板和不銹鋼內膽的,指針的和數顯的,自然對流和鼓風循環的,常規烘箱和真空類型的。
2.真空干燥箱：真空干燥箱專為干燥熱敏性，易分解和易氧化物質而設計的，能夠向內部沖入惰性氣體，特別是一些成分復雜的物品也能進行快速干燥。
3.真空干燥箱的優勢：
①真空環境大大降低了需要驅除的液體的沸點，所以真空干燥可以輕松應用于熱敏性物質。
②對于不容易干燥的樣品，例如粉末或其他顆粒狀樣品，使用真空干燥法可以有效縮短干燥時間。
③各種構造復雜的機械部件或其他多孔樣品經過清洗后使用真空干燥法，完全干燥后不留任何殘余物質。
④使用更安全----在真空或惰性條件下，完全消除氧化物遇熱爆炸的可能。
⑤與依靠空氣循環的普通干燥相比，粉末狀樣品不會被流動空氣吹動或移動。
⑥具有因停電，死機狀態數據丟失而保護的參數記憶，來電恢復功能。
1生產能力和大小的問題。
2使用什么類型的加熱方式。
3選用材料的問題，應和商家接觸了解實際的價格。
《真空干燥箱專題講解》由上海巴玖整理，轉截請說明。
